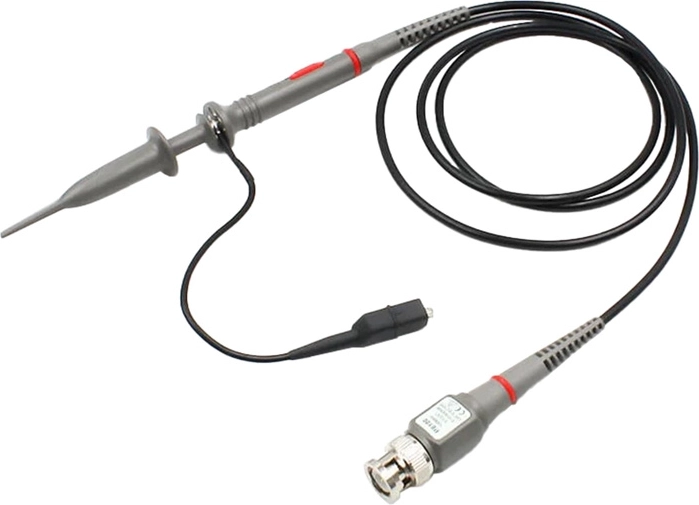

Precíz Fnirsi P6100 oszcilloszkóp szonda mindennapi mérésekhez szervizben és műhelyben. Legfeljebb 100 MHz sávszélességet, kapcsolható 1×/10× csillapítást, magas üzemi feszültséget akár 600 V-ig 10× módban és gyors felfutást < 3,5 ns biztosít a tiszta jelfelfogáshoz. A könnyű kialakítás és a 120 cm-es kábel kényelmes kezelést tesz lehetővé nehezebben hozzáférhető helyeken is.

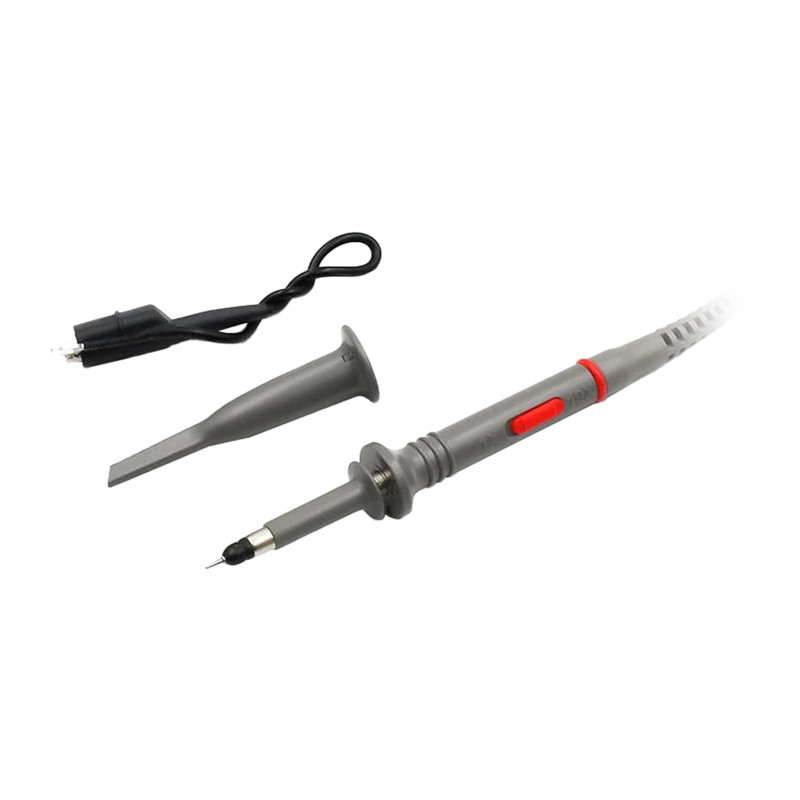

A Fnirsi P6100 univerzális szonda digitális és analóg oszcilloszkópokhoz, amely megbízható pontosságot és biztonságos működést egyesít. Az 1× és 10× módok közötti váltással könnyen megtalálható az egyensúly az érzékenység és a sávszélesség között. 10× módban a frekvenciamenet eléri a 100 MHz-et, ami ideális a gyors jelekhez és pontos élekhez.
Teljesítményfokozatok közelében végzett biztonságos munkához a szonda üzemi feszültsége 1× módban akár 200 V, 10× módban pedig akár 600 V. A 10–30 pF kompenzációs tartomány és az alacsony bemeneti kapacitás 10× módban (18,5–22,5 pF) segít minimalizálni a mérendő áramkör terhelését és a jelalak torzítását.
- Sávszélesség: DC–6 MHz (1×), DC–100 MHz (10×)
- Csillapítás: 1× / 10× univerzális felhasználáshoz
- Gyors felfutás: < 3,5 ns a jelélek pontos visszaadásához
- Biztonság: akár 600 V DC + AC (10×) magasabb feszültségeknél végzett munkához
- Kényelem: könnyű kialakítás (~80 g) és 120 cm-es kábel a rugalmas méréshez
Műszaki adatok
- Gyártó
- Fnirsi
- Modell
- P6100
- Frekvenciamenet
- DC–6 MHz (1× mód), DC–100 MHz (10× mód)
- Csillapítási arány
- 1× / 10×
- Bemeneti kapacitás
- 1×: 85–120 pF, 10×: 18,5–22,5 pF
- Kompenzációs tartomány
- 10–30 pF
- Felfutási idő
- < 3,5 ns
- Üzemi feszültség
- 1×: < 200 V DC + AC (csúcs), 10×: < 600 V DC + AC
- Kábel hossza
- 120 cm
- Üzemi hőmérséklet-tartomány
- -10 °C – +50 °C
- Tárolási hőmérséklet-tartomány
- -20 °C – +75 °C
- Relatív páratartalom
- ≤ 5 %
- Tömeg
- 80 g
- Szín
- szürke-fekete
