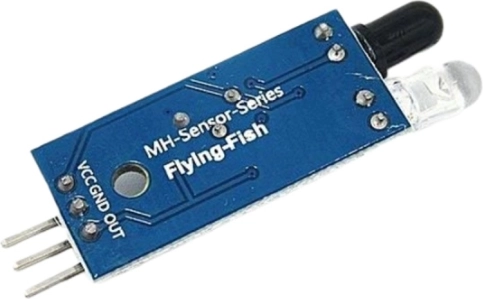

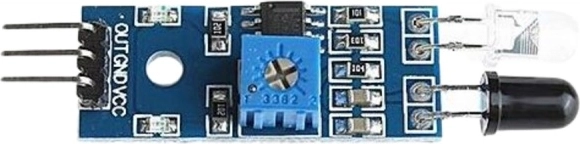

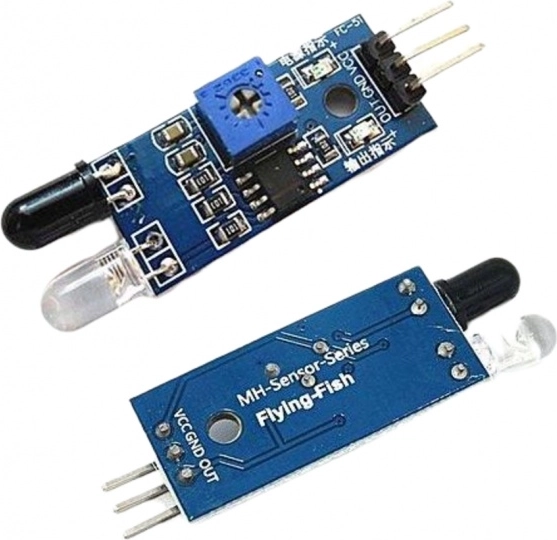

IR távolságérzékelő 1–25 mm
IR távolságérzékelő 1–25 mm
Ez az IR optikai távolságérzékelő rövid távolságban történő tárgyészlelésre készült, gyors és megbízható működéssel. Kombinálja a sugárzót és a vevő diódát, belső komparátor áramkört és vizuális állapotjelzést. A visszavert IR sugár észlelése után az érzékelő kiértékeli az akadály jelenlétét, aktiválja a zöld LED-et, és az OUT kimeneten alacsony szintet generál, amely közvetlenül alkalmas mikrokontroller bemenetére.
A detektálási távolság könnyen finomhangolható egy potenciométerrel. A helyes működést befolyásolja a célobjektum alakja, felülete és színe. Az érzékelő 3–5 V DC tápfeszültséggel működik, feszültség ráadása után felgyullad a piros jelzőfény. A kimenet közvetlenül csatlakoztatható a mikrokontroller IO lábára, vagy meghajthat egy 5 V-os relét.
- Egyszerű integráció: három pin (VCC, GND, OUT) és azonnali állapotjelzés.
- Állítható hatótáv: 1–25 mm, kb. 35°-os érzékelési szög.
- Alkalmas robotikához: akadálykikerülés, széldetektálás és rövid hatótávú érzékelés.
Specifikációk
- Működési elv
- Infravörös sugárzás és visszaverődés komparátor áramkörrel
- Detektálási távolság
- 1–25 mm (potenciométerrel állítható)
- Érzékelési szög
- ≈ 35°
- Jelzés
- Piros LED (tápellátás), zöld LED (észlelés)
- Kimenet
- Digitális, logikai alacsony szint észleléskor (OUT)
- Tápfeszültség
- 3–5 V DC
- Kimeneti kompatibilitás
- Közvetlen csatlakoztatás mikrokontroller IO-hoz vagy 5 V-os relé vezérlése
- Lábkiosztás
- VCC – VCC, GND – GND, OUT – IO
- Felhasználás
- Robot alvázak, vonalkövetés, DIY projektek
