Kompakt oszcilloszkóp és jelgenerátor egyben szervizhez, fejlesztéshez és oktatáshoz. Kínál 100 MHz sávszélességet, 1 GSa/s mintavételezést, 2 csatornát 1 MΩ bemenettel, 7" TFT kijelzőt 800 × 480 felbontással és beépített DDS generátort 14 hullámalakkal. Menthet akár 1000 hullámalakot és 1000 képernyőmentést az 1 GB belső memóriába, és ezeket könnyen exportálhatja USB-n keresztül. Emellett FFT analízis, X–Y mód, automatikus mérések és túlfeszültség-védelem akár 400 V-ig (x10) is rendelkezésre áll.

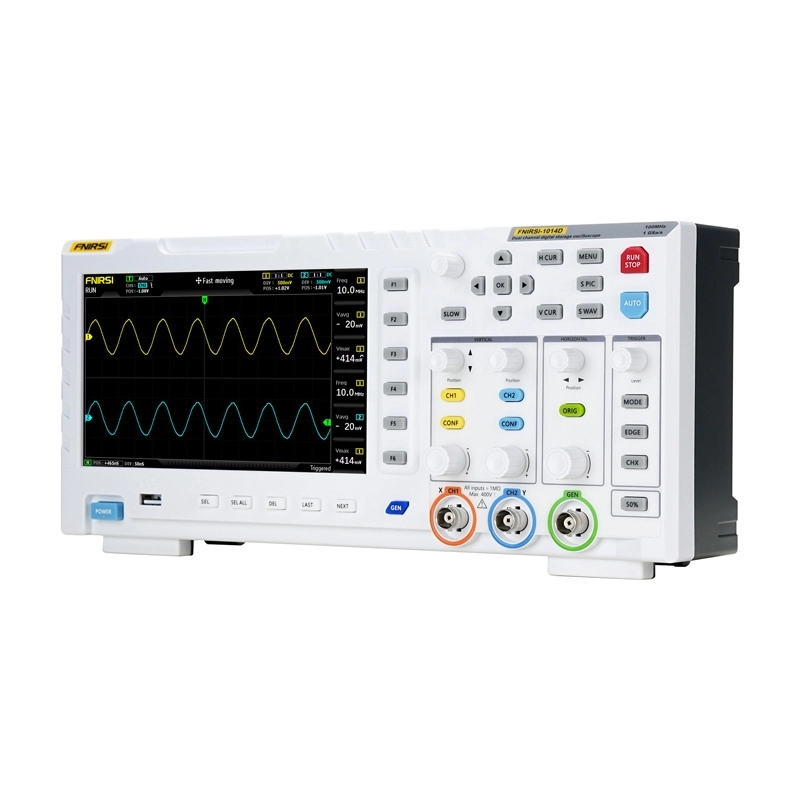

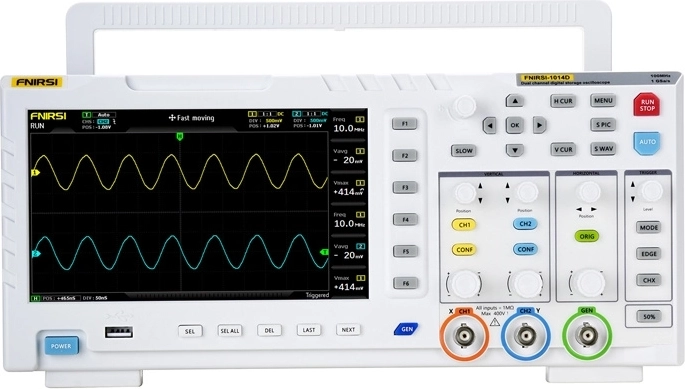

Az FNIRSI 1014D egyetlen készülékben egyesíti a precíz mérést és a jelgenerálást, felgyorsítva az áramkörök diagnosztikáját, a prototípusok tesztelését és az oktatást. A 100 MHz sávszélességnek, az 1 GSa/s sebességnek és az áttekinthető 7" kijelzőnek köszönhetően stabil, jól olvasható hullámalakokat kap pillanatok alatt. A beépített DDS generátor 14 szabványos hullámalakkal és finom, 1 Hz-es lépésközzel megkönnyíti a szimulációt és a hangolást.
A készülék támogatja az automatikus analízist, az FFT-t, az X–Y módot és a pontos kurzoros méréseket. A hullámalak-rögzítés funkció lehetővé teszi az aktuális oszcilloszkópos jel elmentését és generátor kimenetként történő visszajátszását, ami jelentősen bővíti a tesztelési lehetőségeket. Az 1 GB belső memória akár 1000 képernyőmentést és 1000 hullámalakot tárol, amelyek megtekinthetők, rendezhetők és USB-n exportálhatók.
Fő előnyök:
- 100 MHz / 1 GSa/s a gyors jelek részletes elemzéséhez.
- Beépített DDS generátor 14 hullámalakkal, 1 Hz frekvencialépéssel, szinusz akár 10 MHz-ig.
- Kimenetrögzítés funkció – mért hullámalakok elmentése és újbóli generálása.
- FFT, X–Y, kurzorok a mélyebb diagnosztikához és a pontos leolvasáshoz.
- Túlfeszültség-védelem 400 V-ig (x10) a biztonságosabb mérésért.
- 7" TFT 800 × 480 intuitív kezelőfelülettel és automatikus móddal.
Műszaki adatok
- Gyártó
- FNIRSI
- Modell
- 1014D
- Csatornák
- 2
- Kijelző mérete
- 7 hüvelyk
- Kijelző felbontása
- 800 × 480
- Kijelző technológia
- LCD (TFT)
- Sávszélesség
- 100 MHz
- Mintavételi frekvencia
- 1 GSa/s
- Maximális mérőfeszültség
- 1×: 40 V, 10×: 400 V
- Kurzoros mérések
- XY pozíció, Y trigger
- Görgetési mód (roll)
- Támogatott
- Automatikus kalibráció
- Támogatott
- Hullámalak rögzítés
- 1000 képernyőmentés + 1000 hullámalak (1 GB belső memória)
- Hullámalak-kezelés
- Támogatott (előnézet, nagyítás, törlés, export)
- Feszültségpontosság
- ±5 %
- Fel- és lefutási idő
- < 3 ns
- Memóriamélység
- 240 Kbit
- Bemeneti ellenállás
- 1 MΩ
- Érzékenység
- 50 mV ~ 500 V
- Időalap
- 50 s ~ 10 ns
- Trigger módok
- Egyszeri / Normál / Automatikus
- Trigger él
- Emelkedő / Csökkenő
- Csatolás (AC/DC)
- Váltóáram / Egyenáram
- Frekvenciapontosság (generátor)
- ±0,01 %
- Mért paraméterek száma
- 12 típus
- Generátor hullámalak típusai
- 14 típus (szinusz, négyszög, fűrészfog, háromszög stb.)
- Kimenetrögzítés
- Támogatott (egyedi jelek mentése)
- Bővítés / adatátvitel
- Export USB-n keresztül
- Tápellátás
- 5 V 2 A / 3 A / 4 A
- Méretek
- 310 × 145 × 70 mm
- Csomag tartalma
- 2 az 1-ben FNIRSI 1014D oszcilloszkóp, 100 MHz-es szondák ×2, USB töltő, felhasználói kézikönyv
- Generátor max. kimeneti frekvenciája
- Szinusz akár 10 MHz-ig
